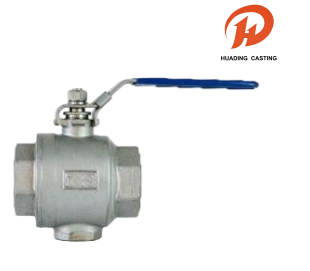

Todelte innvendige gjengekoblinger med kuleventiler

Disse todelte kuleventilene med innvendig gjengeforbindelse har en robust investeringsstøpekropp og en utblåsningssikker stamme, som sikrer sikkerhet og holdbarhet. Ventilene er designet for allsidighet, og overholder flere gjengestandarder (NPT, BSPT, DIN 2999, ISO 228) og støtter ISO 5211 direkte montering av aktuatorer. Med et arbeidstrykk på 1000 PSI og overholdelse av strenge teststandarder som API 598, er disse todelte kuleventilene for innvendig gjenger bygget for høyytelsesapplikasjoner.

Send forespørsel

produktbeskrivelse

Navn: Todelte innvendige gjengekoblinger med kuleventiler

Materiale: Følgende tabell

MOQ: 100 stk

Pakke: Innvendig pakking av fortykket boblepose og ytre pakking av kartong, eller sjøverdig palletransport

Forsendelse: DHL, UPS, FedEx, LCL til sjøs etc.

Toleranse: Presisjon CNC-bearbeiding, toleranse ±0,01 mm

Inspeksjon: Tysk CMM full inspeksjon, null defekt

OEM & ODM: OEM & ODM akseptert, rask prøveproduksjon

Tid: Streng kvalitetskontroll, levering til rett tid

Service: Bredt materialutvalg for tilpassede deler

Todelte innvendige gjengekoblinger med kuleventiler

Disse todelte kuleventilene for innvendig gjenger samsvarer med rørgjengestandarder, inkludert NPT, BSPT, DIN 2999 og ISO 228, og har en ISO 5211 direktemonteringsdesign for aktuatorer sammen med en låseanordning. Vurdert for et arbeidstrykk på 1000 PSI (PN63) W.O.G, er de todelte innvendige gjengekoblingene kuleventiler grundig testet i henhold til API 598, GB/T 13927 og ISO 5208 standarder for å garantere pålitelig ytelse i krevende bruksområder.

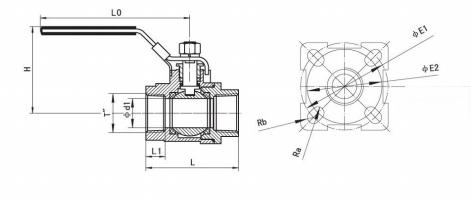

Kuleventiler tekniske karakterer og typisk tegning

NOMINELL	RØR	DIMENSJON
DIA. (mm)	TRÅD	d1	L	L1	H	L0	Ra	Rb	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3,5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3,5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3,5	R4,5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3,5	R4,5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4,5	R5,5	Φ102	Φ70
80	3	80	176	32	118	280	R4,5	R5,5	Φ102	Φ70
100	4	100	212	32	144	280	R5,75	R6,75	Φ125	Φ102

Kuleventil materialliste

DELNAVN	MATERIALE
KROPP	WCB CF8 CF8M
LOKK	WCB CF8 CF8M
BALL	SS304 SS304 SS316
SETE	PTFE
STILK	SS304 SS304 SS316
KJERTEL	SS304
PAKKING	PTFE
PAKNING	PTFE
SKIVE	PTFE
NØTT	SS304
FJÆRVASKEL	SS304
SKÅP	SS304
HÅNDTAK	SS304
DEKKE	PLAST
